マイクロDCモーターの構造は？

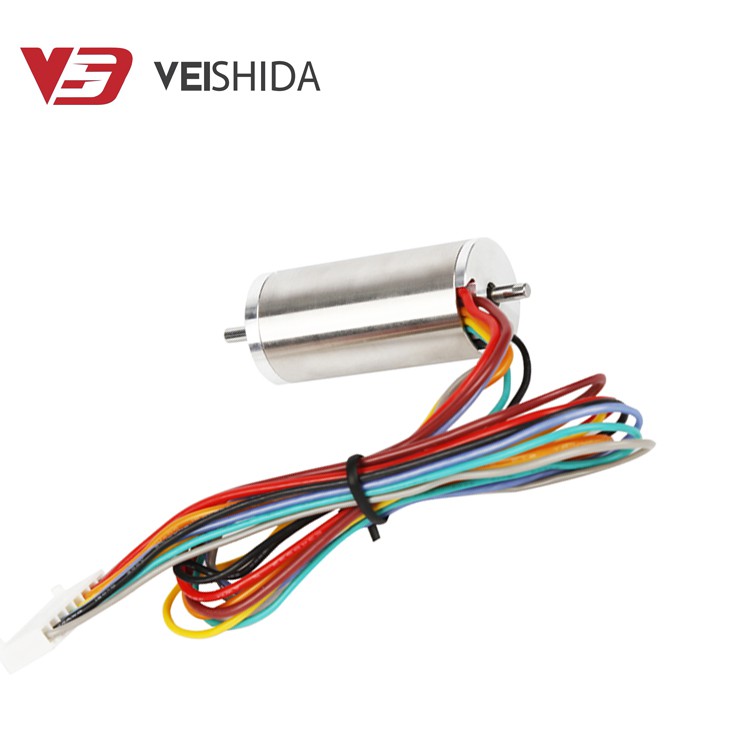

DC電気エネルギーと機械エネルギーの相互変換を効果的に実現できるモーターは、マイクロDCモーターと呼ばれます。 ステーター (DC モーターの動作中に動かない部分) とローターは、マイクロ DC モーターの基本コンポーネントを構成します。 では、DC モーターとは正確にはどのようなものでしょうか。

1. 主柱

主極の目的は、磁場を生成することです。 主極の鉄心と励磁巻線で構成されています。 通常、0.5 ～ 1.5 mm の厚さのケイ素鋼のシートを打ち抜き、リベットで留めてコアを形成します。 主磁極の磁心は絶縁銅線で構成された励磁巻線で巻かれ、主磁極全体がネジでベースに固定されています。

2.整流子

整流極の目的は、DC モーター電流の方向を変更し、モーターの動作中に整流子とブラシの間で発生する整流スパークの量を減らすことです。 極巻線で構成されています。

3. マシンベース

フレームは、モーター固定子ハウジングの用語です。 モーターフレームの主な役割は、モーター全体を支え、主磁極、整流極、エンドカバーを固定することです。 その二次的な仕事は、極間に磁気回路を作成することです。 機械のベースは、十分な機械的強度と良好な透磁率を確保するために、鋳鋼または鋼板で溶接されることがよくあります。

4.ブラシ装置

ブラシ装置は、マイクロモーターのDC電圧と電流を導入または抽出するために使用され、ブラシ装置は、ブラシ、ブラシホルダー、ブラシロッド、およびブラシロッドシートで構成されています。 ブラシはブラシ ホルダーに配置され、バネによって押されるため、ブラシと整流子の間に良好な滑り接触があります。 ブラシホルダーはブラシロッドに固定され、ブラシロッドは円形のブラシロッドシートに取り付けられています。 ブラシホルダーはベアリングエンドカバーまたはインナーカバーに取り付けられ、円周位置が調整可能で、調整後に固定できます。

以上がマイクロDCモータの基本構造です。 詳細については、引き続きフォローしてください。
