モーターエンコーダーにはどのような種類がありますか?

モーター エンコーダーは、モーターに取り付けられたロータリー エンコーダーであり、モーター シャフトの速度と位置を追跡することによって閉ループ フィードバック信号を提供します。 モーターエンコーダーの構成には多くの種類があり、モーターの種類が異なれば使用するエンコーダーも異なるため、今日はモーターエンコーダーの種類を紹介します。

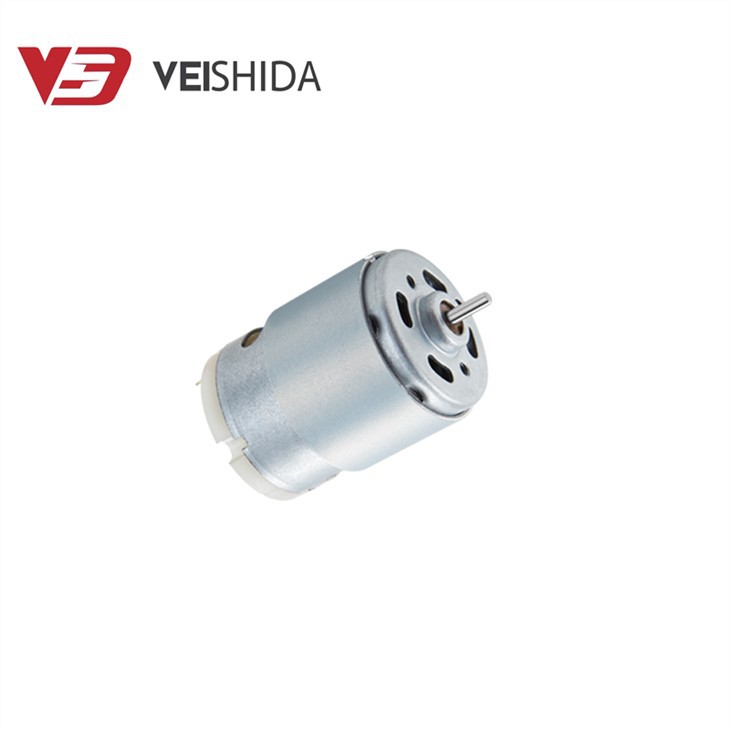

1.DCモーターエンコーダー

DC モーター エンコーダーは、DC モーターの速度制御フィードバックに使用されます。DC モーターでは、ワイヤーが巻かれたアーマチュアまたはローターが、ステーターによって生成された磁場内で回転します。 DC モーター エンコーダーは、ローター速度を測定するメカニズムを提供し、正確な速度制御のためにドライブに閉ループ フィードバックを提供します。

2. サーボ モーター エンコーダー

サーボ モーター エンコーダー (永久磁石モーター エンコーダー) は、閉ループ フィードバック制御システムを提供するために、より高い精度を必要とします。 サーボモーターで使用されるモーターエンコーダーは、必要な分解能と精度レベルに応じて、インクリメンタルまたはアブソリュートを選択できるモジュール式にすることができます。

3.ステッピングモーターエンコーダー

ステッピング モーターは費用対効果が高く、正確であり、通常は開ループ システムで使用されます。 速度制御が必要なステッピング モーター システムでは、インクリメンタル モーター エンコーダーがそのモーターに取り付けられることが多く、ステッピング モーター システムが閉ループ フィードバックを取得できるようになります。 ステッピング モーター エンコーダーは、ステッピング角度に対するモーター シャフト位置の正確なフィードバックを提供することにより、ステッピング モーターの制御を改善するために、特定のアプリケーションでも使用されます。

上記はモータエンコーダの分類ですので、詳しくはお気軽にご相談ください
