遊星歯車モーターの総合ガイド

現代の産業やオートメーションでは、効率的な動力伝達とコンパクトな設計により、遊星歯車モーターが広く使用されています。ロボット、自動化機器、電動工具のいずれにおいても、遊星歯車モーターは重要な役割を果たします。ただし、適切な遊星歯車モーターを選択することは、その利点と欠点、他のタイプのモーターとの比較、アプリケーション要件の正確な一致などを考慮するため、簡単な作業ではありません。



この記事では、遊星歯車モーターの動作原理、メリットとデメリット、ウォームギアモーターとの違いを詳しく解説し、適切な製品を選択するための実践的な提案と、VSD が自社開発した高性能遊星歯車モーターについて紹介します。ギアモーター。





遊星歯車モーターは、固定軸歯車のように歯車がそれ自体の軸の周りを回転できることに加えて、その軸も中心歯車の周りの遊星フレームの軸 (通常は日輪）。この二重運動特性は、遊星歯車システムの中心的な特徴です。



遊星マウントに取り付けられた遊星歯車グループの数に応じて、遊星歯車機構は次のように分類できます。

• 単一遊星列: 遊星フレーム上に 1 セットの遊星歯車のみがあります。
• 複数の遊星列: より高い減速比を達成するために、遊星ラックに 3 セット以上の遊星歯車を配置することがよく使用されます。



単純な遊星歯車機構の構成

単純な遊星歯車機構には、通常、次のコアコンポーネントが含まれています。

• 日輪: 中央に位置し、電力の入力端または出力端の 1 つです。
• 遊星歯車: 太陽歯車の周囲に配置され、太陽歯車と歯車リングと噛み合います。
• 歯の輪: 遊星歯車の外側にあり、遊星歯車と噛み合います。
• 遊星ラック: 遊星歯車をサポートし、その動きを出力に伝達します。

これらの部品は常に噛み合っており、通常は伝達の滑らかさを向上させ、騒音を低減するためにはすば歯車を使用して設計されています。





利点

コンパクト設計で高い伝達効率

遊星歯車モーターはコンパクトな構造と高い出力密度により、小型軽量でありながら高効率と精度を維持します。その設計により反動が実質的に排除され、正確な動作制御が保証されます。



優れたトルク伝達能力

複数の遊星歯車で負荷を共有することにより、遊星歯車モーターは高トルクを必要とする用途で特に優れた性能を発揮します。そのドライブトレインは、安定した方法で堅牢なトルク出力を提供することができ、高負荷および高要求のシナリオに適しています。



高い信頼性と長寿命

遊星歯車システムは、歯車のミスアライメントや振動の問題を効果的に軽減するように適切に設計されています。低騒音、優れた再現性、安定した作動性能により、モーターの信頼性と耐久性が大幅に向上し、長期使用のニーズに応えます。



短所

コストが高く、設計が複雑

他の種類のモーターと比較して、遊星歯車モーターは、複雑な機械設計と精密な製造要件のため、通常、より高価です。さらに、メンテナンスにはより専門的な技術サポートが必要になる場合があり、その結果、全体的なコストが高くなります。



動作騒音やメンテナンスが困難になる可能性がある

遊星歯車モーターは通常、騒音レベルが低いですが、高負荷または複雑な動作環境下では振動や騒音がより顕著になる場合があります。さらに、構造が複雑なため、メンテナンスや修理の際に課題が生じる可能性があります。





遊星ギア モーターとウォーム ギア モーターは 2 つの一般的な機械伝達装置ですが、構造、性能、用途において多くの違いがあります。



1. 構造と動作原理

遊星歯車モーター

太陽歯車、遊星歯車、内歯車（リング歯車）、遊星枠で構成されています。太陽歯車は電気モーターによって駆動され、遊星歯車は太陽歯車と内歯車の両方に係合しながら、遊星フレームを介して運動とトルクを伝達します。この構造により、分散と電力分流の伝送経路をコンパクトな構造でスムーズな動作特性で実現します。



ウォームギアモーター

ウォームとウォームギヤで構成され、ウォームの螺旋歯とウォームギヤの歯溝が噛み合うことで伝達を実現します。伝達方式はスパイラル伝達に似ており、高い減速比が得られますが、摩擦が大きくなります。



2. 伝送効率と特性

遊星歯車モーター

伝達効率が最大95%以上と高く、高精度、低バックラッシ、低騒音という利点があります。その設計により、出力軸は大きなラジアル荷重とアキシアル荷重に耐えることができるため、高効率の用途に最適です。



ウォームギアとウォームモーター

ウォームとウォームホイールは線接触であるため伝達効率は低く、摩擦損失が大きくなります。しかし、リバースセルフロック機能が大きな特徴であり、ウォームホイールでウォームを駆動できない、セルフロックが必要な場面に適しており、さらなる安全性を提供します。



3. 体積と占有スペース

遊星歯車モーター

コンパクトな構造、小型サイズ、入出力シャフトの同軸設計により、スペースが限られた機器やシステムに最適です。



ウォームギアモーター

通常、容積は大きくなり、入力シャフトと出力シャフトは同軸上になく、設置時により多くのスペースが必要となるため、容積要件に敏感ではない用途に適しています。



4. 応用シナリオ

遊星歯車モーター

産業用オートメーション機器、ロボット、医療機器など、高トルク、高精度、精密な制御が要求される用途に使用されています。



ウォームギアモーター

リフト、コンベヤ、バルブドライブなど、大きな減速比、セルフロック機能、または低速運転が必要な場合によく見られます。





遊星歯車モーターの歯車の数は、その特定の設計と機能要件によって異なります。ここでは、最も一般的な単線遊星歯車モーターから構成されている歯車の数について説明します。



太陽歯車: 遊星歯車機構の中心にあり、通常はモーター ピニオンです。遊星歯車: 遊星歯車自体が回転しながら、太陽歯車の周りを回転します。通常、遊星歯車は 3 つまたは 4 つあります。



内歯車リング: 遊星歯車を取り囲み、遊星歯車の外側に噛み合う大きな外側歯車。



このことから、単線遊星歯車モーターのギア数は 5 ～ 6 枚程度であることがよくわかります。





製品の性能を高めるためにどのような遊星歯車モーターを選択すればよいかわからない場合は、VSD 社が専門的なアドバイスを提供します。当社は遊星歯車モーターの専門メーカーとして経験豊富な技術者を揃えております。ここでは、情報に基づいた選択を行うために役立ついくつかの重要な要素をまとめました。



1. 減速度比

減速比は、遊星歯車モーターが入力速度を所望の出力速度に変換する方法を決定する重要な指標です。適切な減速比の選択は、アプリケーションの特定のニーズに応じて決定する必要があります。たとえば、より低い出力回転数とより高いトルクが必要な場合、より大きな減速比が必要になります。



2. 駆動効率

伝達効率は、エネルギー変換プロセスにおけるモーターの効率を反映します。伝達効率が高いということは、モーターが入力エネルギーをより効率的に利用できることを意味し、エネルギー消費が削減され、装置全体の効率が向上します。遊星歯車モーターの伝達効率は通常 90% ～ 95% であり、他の多くの種類の歯車モーターよりも優れています。



3. 返品許可

リターンクリアランスとは、モーターが正負両方向に回転したときの出力軸の最大角度差を指します。戻りクリアランスが小さいほど、モーターの精度が高くなり、より正確なモーション制御が可能になります。ただし、クリアランスが小さいと通常、製造コストが増加するため、精度要件とコストのバランスを見つける必要があります。



4.耐荷重

負荷容量とは、モーターが耐えられる外部負荷の量を指します。モーターを安定して動作させるためには、モーターの材質、構造設計、使用環境などを考慮して選定する必要があります。負荷容量の選択は、アプリケーション シナリオの最大負荷要件と一致する必要があります。



5. 環境を利用する

環境の使用はモーターの選択に重要な影響を与えます。環境条件が異なれば、モーターの特性も異なります。たとえば、高温環境では高温耐性を備えたモーターを選択する必要があり、湿潤または腐食環境では防水および耐腐食設計が必要です。モーターが特定の環境で安定して動作できるかどうかが、選定プロセスの鍵となります。





2011 年に設立された VSD は、長年にわたって世界中の顧客に高品質の遊星歯車モーター ソリューションを提供してきました。長年にわたる開発を経て、当社は現在、30人以上の研究開発要員、40以上の組立ライン、300以上の自動化機器、500人以上の最前線従業員を擁し、迅速かつ効率的に市場に対応できるようになりました。需要、1 日あたりの生産量は 200,000 単位以上です。



ISO、CEなどの国際認証を取得し、高度な試験設備を備え、厳格な騒音試験、防水試験、寿命試験、衝突試験、保管試験、塩水噴霧試験などの品質検証を実施し、各モーターが安全であることを確認しています。国際規格に準拠しており、優れた性能と信頼性を備えています。



VSD には独立した研究開発チームがあり、顧客に専門的なアドバイスとカスタマイズされたソリューションを提供できます。当社はイノベーションと技術の研究開発を重視し、さまざまな分野のお客様のニーズに応え、オーダーメイドの効率的で信頼性の高い遊星歯車モーターを提供することに尽力しています。



もっと詳しく知る：VSD DC ギアモーターの 10 年以上のメーカー

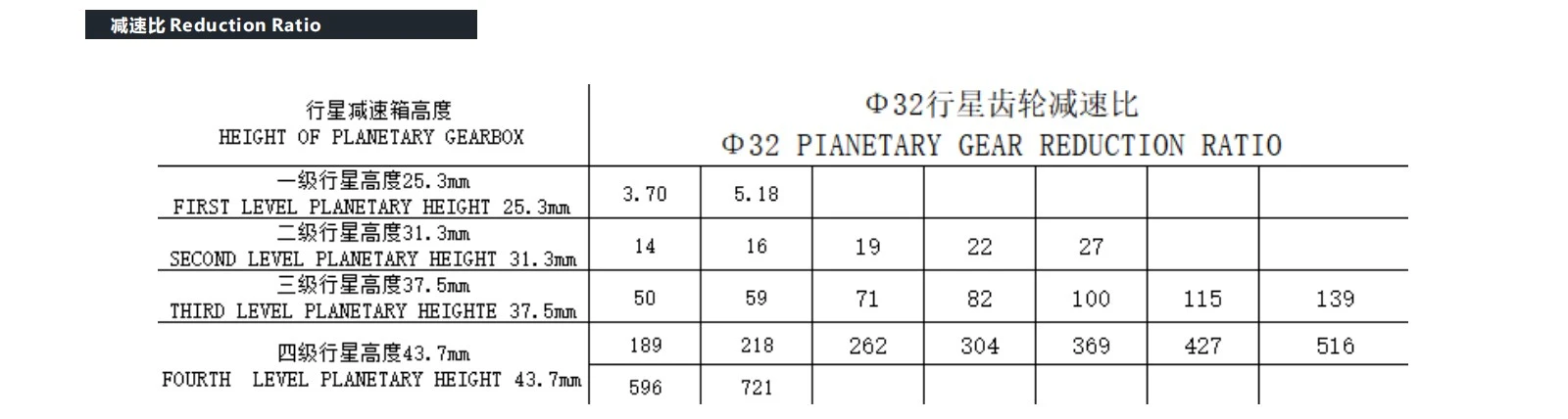

VSD自社開発遊星歯車モーター
